อาการเครื่องหา Sim Card ไม่เจอ (ตอนที่สอง)

ปัญหาวันนี้ ก็เป็นปัญหาที่ผู้ใช้หรือช่างซ่อมมือถือเจอประจำนะครับ เครื่องหาซิม การ์ดไม่เจอ ต่อจากตอนที่1 อาการของที่แก้เบาะๆในตอนแรกไม่หาย ก็ต้องลงลึกเข้ามาอีกนิดนึงครับ ครับวันนี้เรามาลงลายวงจรกันดีกว่า
เพื่อไม่ได้เสียเวลาหากจะไล่วงจรต้อวมีอุปกรณ์ดังนี้
1.แผนผังวงจร โทรศัพท์มือถือ เค้ามีกันเป็นเล่มเหมือนหนังสือวงจรโทรทัศน์ 1เล่ม40รุ่นเพิ่งจะ200กว่าบาท(ภาษาอักฤษ) ตกรุ่นล่ะ5บาทเองถูกมากกกก ครับ เทียบกับสิ่งที่จะได้
2. มิเตอร์วัดไฟ ใช้วัดสายไฟขาด หลุดหาย เพราะตามนุษย์มองไม่เห็นสายไฟพวกนี้อยู่แล้ว เพราะมันหลบมันมีอะไรหุ้มคลุมอีกที แบบเข็มธรรมดา ก็พอครับแค่200บาท ก็มันแล้วได้ครับ หาเงินซ่อมอาการนี้1เครื่องได้คืนหมด ทั้งหนังสือทั้งเล่ม+มิเตอร์ นี่แค่เครื่องเดียวนะครับ เก็บลูกค้าได้ 300-400บาทเหนาะๆ

.

รูปหนังสือและมิเตอร์วัดไฟแบบเข็มธรรมดา

วันก่อนตอนที่แล้วเราไปผ่านข้อที่1 ไปแล้ววันนี้มาข้อที่2 บ้างครับ
1.ปัญหาที่ตัวSIM และหน้าสัมผัส
2.ปัญหาที่สายเชื่อมต่อ
3.ปัญหาที่อุปกรณ์ควบคุม

กางหนังสือกันเลยครับ เครื่องมีปัญหาวันนี้เป็นเครื่องยี่ห้อดัง ที่คนไทยร้อยละ40ใช้กันคือ โนเกีย เรามาซ่อมกันเลยครับ ที่ให้มาเป็น3310 เพราะ1.คนใช้เยอะ 2.หมดประกันแล้ว จะเสียง่าย กางหนังสือดูเล็งเฉพาะส่วนSIMCARD ดังรูป


รูปA ส่วนของSIM CARD ในมือถือ(ตัดมาเฉพาะส่วน)

บางคนอาจจะบอกว่าวงจรโทรศัพท์มือถือมีของตั้งเยอะทำไมให้ดูแค่นี่(ไม่สะใจอยากดูเต็มๆ) ต้องขอบอกว่าเครื่องมันมีวงจรเยอะจริงอยู่ แต่จะดูทั้งหมดไปทำไม ในเมื่อเครื่องนี้มันเสียที่SIMหาไม่เจอ ไม่ใช่กดปุ่มเสียใช้ไม่ได้ซะหน่อย เสียที่ไหนก็ดูที่นั้นอย่าเปะปะปนกัน ที่ตัดมาจึงมีเฉพาะส่วนSIM

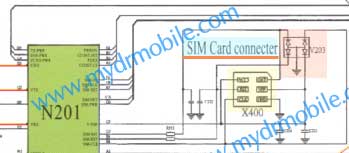

จากวงจรจะเห็นส่วนที่ทาสีเหลืองX400 นั้นคือตำแหน่งที่SimCardวางบนถาด มีหน้าสัมผัส6แถบ เป็นอย่างนี้หมดโทรศัพท์ทุกรุ่น ไม่มีรุ่นไหนที่มีแค่2หรือมีมากเป็น10แถบ เพราะใช้มาจรฐานSimใบเดียวกัน จะเห็นว่าสายทุกเส้นยกเว้นสายดินจากSim จะวิ่งเข้าอุปกรณ์ตัวนึง สีส้มทีทาสีไว้ชื่อ V203 ซึ่งเป็นตัวปรับสภาพระดับแรงดันไฟที่ออกมากจากSIM หากสายช่วงนี้ขาด ก็ไม่มีทางที่เครื่องจะเห็นSim Cardได้ หลักการง่ายๆในหมู่ช่างซ่อม สายมันขาดคือเครื่องมันเสีย ก็ตรวจว่าสายไหนขาดโดยใช้มิเตอร์วัดไฟ โดยหาตำแหน่งV203 ก่อนว่าอยู่ไหน

รูปB แสดงตำแหน่งของอุปกรณ์ในมือถือ



รูปC หน้าตาภายในโทรศัพท์ มือถือของจริง

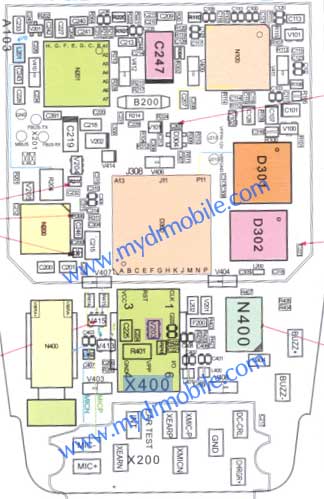

ดูจากหนังสือไม่ยาก ในรูปด้านซ้ายเป็นจุดแสดงต่ำแหน่งต่างๆของอุปกรณ์ โทรศัพท์ว่าอะไรมันอยู่ไหน จากรูปAบอกว่าที่รองรับSIMชื่อว่าX400 เราก็มาหาว่าX400อยู่ตรงไหนของรูปB เจอง่ายๆแล้วก็ไปดูบอร์ดโทรศัพท์รูปC เหมือนกันเด๊ะ แล้วก็หาV203ในรูปB เจอง่ายๆก็ที่ทาสีม่วงอยู่ และที่มีลูกศรสีชมพูชี้อยู่ล่ะครับ เราก็ใช้มิเตอร์วัดไฟ สแกนหาสายขาด เจอขาดก็ต่อซะ เรียบร้อยโรงเรียนDoctor Mobile Clinic
บางทีไม่เจอขาด แต่V203หายไปเลยเพราะโดนช่างคนก่อนวางยา ก็แก้ไขได้ไม่ยาก ไม่โดนหลอกเอาเงินง่ายๆ

หลักการของการดึงข้อมูลภายในSIMนั้น โทรศัพท์ถึงแม้จะคนละยี่ห้อรุ่นก็ออกแบบเหมือนๆเดิมเพราะอะไรเหรือครับ ก็SIMที่ใช้ได้กับA35 A36 มันก็เป็นใบเดียวกับที่ใช้ใน6620พวกมือถือจอสีถ่ายรูปได้ วงจรก็คล้ายเดิมๆไม่เห็นมีอะไรใหม่เลย จอขาว-ดำกับจอสีก็แก้ไขคล้ายๆกัน

รูปD วงจรโทรศัพท์มือถือ NOKIA 82XX

ที่รูปD ก็เป็นวงจรของรุ่น 82XX จะเห็นว่าเหมือนกัน มีsimมีตัวดึงระดับสัญญาณเหมือนเดิม ไม่ยากใช่ไหมครับกับการดูผังวงจรเบื้องต้น การดูผังวงจรมือถือง่ายกว่าอ่านวงจรทีวีเยอะ ขอให้อ่านได้คล่องเท่านั้น มือถือรุ่นไหนเปิดผังวงจรเป็นเสร็จทุกเครื่อง หากไม่มีผังวงจรเราเองที่จะเสร็จมัน
ถามว่าไม่อ่าน อ่านไม่ออก ไม่ยอมอ่าน อ่านไม่เป็นจะซ่อมได้ไหม ตอบว่าซ่อมได้ครับแต่ซ่อมได้เฉพาะรุ่นที่แอบจำเค้ามาได้นะครับ หากเจอรุ่นอื่นจะทำไม่ได้เพราะไม่เคยจำ สรุปว่าอ่านผังวงจรได้มีชัยตั้งแต่อยู่ในมุ้งเลยครับ ... เรียนรู้ได้ครับแต่ให้ง่ายและถูกวิธีก็ที่Doctor Mobile Clinicครับ

ปัญหาขึ้น INSERT SIM แบบนี้ ช่างซ่อมมือถือเราคิดราคาลูกค้า ไม่โหดนักหรอกครับ สี่ร้อยก็พอสำหรับเครื่องที่ถูกกว่า4พันลงมา แต่ถ้าเครื่องจอสี ถ่ายรูป หมื่นกว่ามาซ่อมก็คงหลายร้อยเลยครับ ลงทุนต่อลวดแค่10สตางค์เองเก็บได้เกือบพัน(แต่ต้องต่อถูกเส้นนะครับ) เห็นไหมครับง่ายนิดเดียว ฮาๆๆ ครั้งต่อไปเราต้องลงอุปกรณ์หนักยากขึ้นซะหน่อยละครับ อย่าตกใจลงทุนหน่อยเดียวเอง ก็ทำได้แล้ว

อ่านบทความSim Cardต่อ 1 2 3
