สัปดาห์ที่แล้วเราได้ตรวจซ่อมอาการเสียทางจอภาพชนิดสายแพรและซ๊อตเกตบานพับยึดสายแพร (ได้ไปอีกแล้วนะ200 บาท อย่าลืม) วันนี้ก็มาที่จอระบบจอสีกันครับว่าจอสีเป็นลักษณธอย่างไร

โทรศัพท์อาการเสียของจอขาวดำ-จอสีก็เหมือนๆกันครับคือจอไม่แสดงผล เรามาติดตามดูโครงสร้างของจอของโทรศัพท์จอสีกัน
เป็นของยี่ห้อ Nokia 7210ครับจอสีรุ่นแฟชั่นแรกๆกันเลย

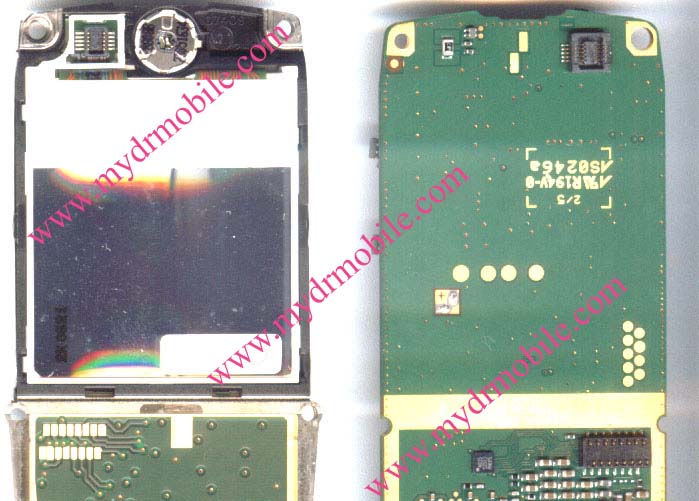

มีปัญหาที่จอก็ให้แกะจอมาดูกัน ดูสิว่าจอสีกับจอขาวดำ มันจะต่างกันที่ตรงไหนกัน ตอนถอดจะสังเกตว่าบอร์ดสองบอร์ดมันติดกันขี่กันอยู่
การจับแยกก็มีศิลปะนะครับ ต้องแกะออกในทิศทางขึ้น-ลง ห้ามหมุนห้ามสไลซ์โดยเด็ดขาด เดี๋ยวซ๊อตเกตเสียไม่รู้ด้วยนะ

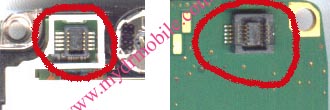

จะเห็นว่ามีจุเชื่อมต่อจากบอร์ดหลัก มาที่บอร์ดรองคือตัวจอและแป้นกดปุ่มพร้อมหลอดไฟดังรูป จุดที่เป็นปัญหาก็ไม่พ้นหน้าสัมผัสก่อนเป็นอันดับแรก

เข็มเบี๊ยวเข็มหักเสียบไม่แน่นหลวมๆ เขี้ยวและขั้วมักมีคราบอ๊อกไซค์ มาเกาะเป็นคราบเขียว ทำให้ลายทองแดงขาด จะพบมากกับเครื่องสกปรก ให้ทำความสะอาดด้วยน้ำยา อาจจะต้องเตรียม อะไหล่ซ๊อกเก็ตตัวนี้ เตรียมไว้ ที่เคยเจอขาหายไป1-2ขา (ฟันหล่อ) เกิดจากสนิมทั้งนั้น

ตัวจอนั้นสามารถแกะออกมากทำความสะอาดได้เป็นชิ้นๆ ครับหากเครื่องตกน้ำจอเปียก ก็แกะจอมาทำความสะอาดให้แห้งด้วยนะครับ อย่าให้จออบน้ำอยู่นาน จะทำให้เครื่องเสียได้ครับ ตัวจอลักษณะนี้พบมากในโทรศัพท์ยี่ห้อ SAMSUNG ที่มีลักษณะเป็นบานพับ เปิด-ปิด

จะสังเกตว่าหากจอสีเสียก็ซ่อมไม่ยากกว่าจอธรรมดามากนัก นะ ชุดตัวนี้คุมไฟที่ส่องสว่างหน้าจอด้วย หากสายขาดก็แสดงสีแต่ไม่มีไฟ BackLightครับ
อาการของโทรศัพท์จอสี ที่มีปัญหาเราสามารถแก้ได้วิธีการเดียวกันกับแบบจอขาว-ดำแต่สามารถเก็นค่าซ่อมได้เยอะกว่า อาการนี้เปลี่ยนหรือทำความสะอาด ก็เก็บเงินได้300-600 บาทแล้วครับ (ตามราคาเครื่อง)

ตอนนี้ก็ดึกแล้วขอลาไปก่อนครับ (มีเพื่อนๆบอกว่าทำไมต้องสัปดาห์ละตอน ขอตอบว่าเป็น คนทีจับแต่หัวแร้งพิมพ์ดีดช้า จึงเร่งทำให้หมดไม่ไหวครับ)

สัปดาห์ต่อไปจะเจาะลึกลงไปอีกนิด สำหรับปัญหาของจอภาพเปลี่ยนหน้าจอไป2-3อัน จอก็ดีๆแล้วจอก็ยังไม่ติดอีกครับ จะทำอย่างไร ติดตามกันครับ
