จากบทความตอนที่แล้ว ตอนที่1 ได้รู้ถึงว่าสายแฟลต7 หรือ6 เข็ม จะแฟลตได้เหมือนกัน/หรือดีกว่ากันตรงไหน เราพบว่าจริงๆแล้ว การซ่อมเครื่องที่โปรแกรม การแฟลตนั้น ไม่ได้อยู่ที่จำนวนเข็ม แต่อยู่ที่ตรงการเข้าMode ได้หรือไม่ ซึ่งเข้าไม่ได้ก็จะมีปัญหาแฟลตเข้าแล้วยังเสียอยู่เพราะUI Optionไม่ผ่าน (หลังจากแฟลตต้องปรับตั้งค่าต่างๆ ของเครื่องก่อนใช้งาน)

ตอนนี้เรามาแจกแจง Modeต่างๆของมือถือดีกว่า ว่าจะซ่อมมันต้องเข้าMode ไหนให้ได้ก่อน Modeต่างๆหมายถึงอะไร โดยเราจะเน้นเครื่องตระกูล BB5 ซึ่งเป็นเครื่องใหม่ๆ ในปัจจุบันนี้ของโนเกีย เช่นN95, N81 ,N82 ,N73, N76, 5700 ,6300, 5310, 5610 ,6500, 3110, N76 ,N70 ,N72 ,6680, N77, 6120 และอื่นๆอีกมากมาย ที่จะออกมาในอนาคตฯลฯ ตระกูลนี้จะมีอยู่4Mode แต่ถ้าเป็นพวก DCT4 WD2จะมี3Mode โดยที่มี4Mode จะอธิบายได้ดังนี้

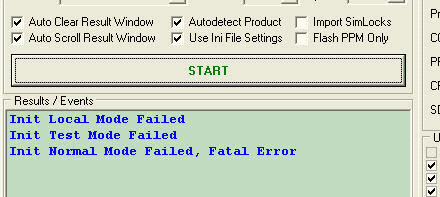

ดังนั้นหากเครื่องไม่สามารถเข้า Local หรือ Test Mode ก็จะทำให้เครื่องซ่อมไม่ผ่านได้ หากพบว่าหลายครั้งที่เครื่องดูเหมือนจะง่ายแค่ต่อกล่องแฟลต ก็น่าจะหายได้ง่ายๆ แต่ปรากฎว่ามันไม่ยอมง่ายๆ เช่นต่อสายขึ้น Error Failed ดังรูป

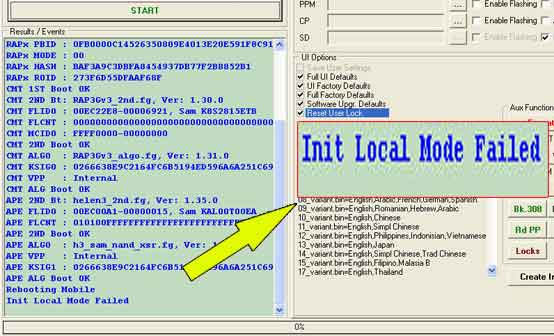

หรือกดยังไงก็ไม่ผ่านแฟลตผ่านได้แต่เปิดเครื่อง-ดับ ต่อกล่องได้แต่ทำOptionไม่ผ่านขึ้นข้อความError Fail ต่างๆนานา Process Fail Repowering Mobile แก้ยังไงก็ไม่หาย ...

แต่นี่น่าแปลก น่าโมโหก็คือ เอาเครื่องเดียวกันที่มีปัญหากับกล่องร้านเรา ไปแฟลตร้านอื่น มันดันผ่านสบาย เปิดติดทำงานงานฉิ่ว เหมือนไม่มีอะไรติดขัดเลย ให้งง-อึ่งไปนานเลย เสียเวลาซ่อม เสียค่าซ่อมให้ร้านอื่นอีกทอดฟรีๆ ทั้งที่กล่องแฟลตที่ร้านมีอยู่แล้ว แต่ทำไมถึงไม่ผ่านน่าเจ็บใจ

คำตอบมาเรื่องนี่อาจจะอยู่ที่คุณภาพสายแฟลต สายแฟลตที่ดีต้องมีคุณสมบัติดังนี้

• เข็มตรงแน่ถึงหน้าสัมผัส
• หน้าสัมผัสไฟ 3ขั้วต้องถึงขั้วแบตเครื่อง
• ค่าความต้านทาน BSI ถูกต้องสัมพันธ์กับรุ่นมือถือที่จะซ่อม

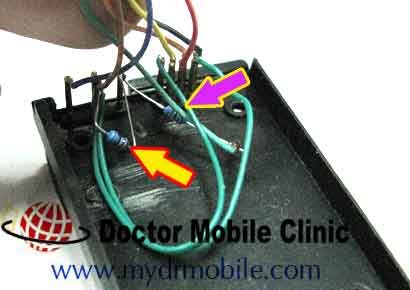

มาดูภาพของสายแฟลตตระกูล BB5รุ่นใหม่ๆกันอีกครั้งนะครับ จะเห็นว่าภายในมันจะมี ตัวR ตัวต้านทาน(สีฟ้าๆ)ต่อไว้ 2ตัวข้างใน สายแฟลตตามรูป ตรงนี้สำคัญ สายเก่าๆอาจจะมีตัวเดียว ไม่มีสองตัว

ซึ่งค่าที่ต่ออยู่ตรงนี้2ตัว ไม่เท่ากัน ตัวหนึ่งจะมีค่า68K ต่อกับขั้วลบแบตกับขั้วBSI(ลูกศรสีเหลือง) กับอีกตัวเป็นสายตรงจากกล่องFlash ขา3 มาถึงขั้วBSI ซึ่งจะมีค่า 5.1KOhm หรือ 7.5KOhm(ลูกศรสีม่วง) จากรูปล่าง มีตัวต้านทานค่า 5.1Kโอห์ม ของสายแฟลตN91

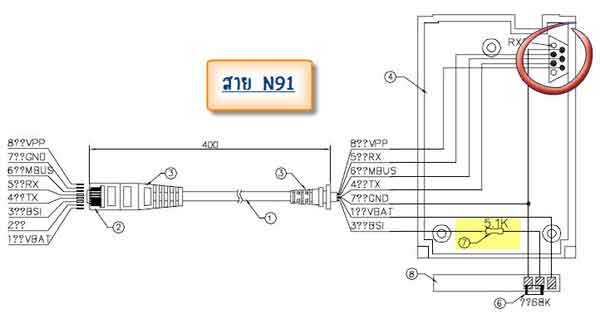

วงจรสายแฟลต

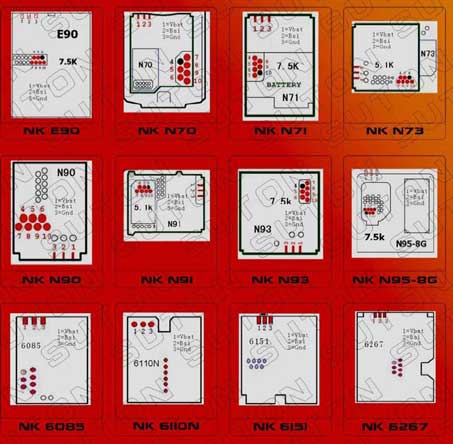

ซึ่งที่สำคัญคือตัวต้านทานตัวนี้ ซึ่งในโนเกียบางรุ่นเช่น 6630 6680 7370 N90 ค่าRตัวนี้ไม่มีเลยต่อตรงๆ เป็น0โอห์ม แต่สายแฟลตรุ่นในปัจจุบันนี้ หลายรุ่นเปลี่ยนไปแล้วเป็นดังนี้เช่นในตาราง ไม่ตรงจะมีปัญหา

3250 - 7,5k 5300 - 5.1k 5500 - 5.1k 6125 - 5.1k 6131 - 5.1k 6233 - 5.1k 6270 - 5.1k 6280 - 5.1k 6290 - 5,1k 6300 - 5,1k 6630 - 5.1k 6680 - 5.1k 6681 - 5.1k 6682 - 5.1k 7370 - 5.1k E-50 - 5.1k E-60 - 5.1k E-61 - 7.5k E-65 - 7.5k E-70 - 5.1k N-70 - 5.1k N-71 - 7.5k N-73 - 5.1k N-80 - 7.5k N-90 - 5.1k N-91 - 7.5k N-93 - 7.5k N-93i - 7.5k

จะสังเกตว่าหัวเข็มตำแหน่งของหลายรุ่นที่วางเหมือนกัน แต่ตัวR ที่ตำแหน่งBSI ไม่เท่ากันก็ไม่สามารถใช้ด้วยกันนะครับ ไม่ใช่แค่เข็มตรงอย่างเดียว

BSI ตัวต้านทานนี้มีความสำคัญมาก บางสายที่มาพร้อมกล่องอาจจะมีค่าไม่ได้หรือไม่ตรงที่ถูกต้องตามที่ควรจะเป็น ซึ่งหากช่างรู้ว่ามือถือรุ่นไหนค่าตัวต้านทานBSIนี้ต้องเท่าไร ก็ไม่มีอะไรมาก หาตัวจับหนีบสายครอบจักรวาล ที่มีสวิตซ์เปลี่ยนค่าได้มาใช้ก็จะไม่มีปัญหา ซึ่งสามารถเปลี่ยนค่าความต้านทานตัวนี้ได้ ตั้งแต่ 0 หรือ 5.1Kหรือ7.5K ได้ตามสะดวกเมื่อพบปัญหาเข้าModeไม่ได้ ก็สามารถสลับสวิตซ์ได้ทันที ที่ต้องการ

แต่สำหรับช่างซ่อมมือถือหลายร้านที่ไม่ทราบ มือถือโนเกียทุกรุ่น หรือไม่มีตารางบอกค่าที่บอกค่าBSI เป็นร้อยๆรุ่น ไม่มีก็จะลำบาก ไม่สามารถระบุได้ว่าเครื่องที่ซ่อมไม่ได้เป็นที่อะไรกันแน่ เป็นที่เครื่องเสีย หรือสายแฟลตค่า BSI ไม่ถูกต้อง ก็จะเสียโอกาสในการซ่อมเครื่องพวกนี้ ซึ่งจริงๆแล้วถือว่าเป็นอาการเสียง่ายๆ แค่แฟลตก็น่าจะได้เงินสบายๆ แต่ก็ต้องรู้จักสายที่มีอยู่ในมือหน่อยนึง เพราะสายพวกนี้ทั้งหมด100% มาจากจีน จะให้มั่นใจได้ไงกับสาย กับค่าพวกนี้ที่ต้องถูกต้องเท่านั้น บางทีสลับมาบ้างก็คงไม่รู้และก็ซ่อมไม่ได้นี่สิแย่

เอาเป็นว่าแจกกันไปเลยล่ะกันครับ ตารางเทียบค่าBSI และ ตัวให้งานซ่อมสบายอีกเท่าตัวสายแฟลตเอนกประสงค์เปลี่ยนค่าBSIเผื่อสนใจ

<<กลับ อ่านบทความ เรื่องสาย ..ตอนแรก>>

หากบทความนี้ เพื่อนๆคิดว่าเป็นประโยชน์ ก็วานช่วยๆกัน บอกเพื่อนคนอื่นคนรู้จัก POST แปะบทความนี้ให้web board ให้เพื่อนคนอื่นๆได้รับรู้ด้วย บางทีเค้าอาจจะประสบปัญหานี้อยู่ก็ไดผมว่านี้เป็นข้อดีของ Internetน่ะครับ
มีอะไร รู้ข่าวกันได้เร็วดี
