ตอนนี้เราจะมาคุยกันเรื่อง สายแฟลต ว่าทำไมบางที แฟลตไม่ผ่าน ขึ้นว่าเขาLocal Mode ไม่ได้เพื่อนบอกว่าต้องเปลี่ยน สาย 6 7 เข็มถึงจะซ่อมผ่าน ถึงจะได้ วันนี้เรามาผ่า สายดูกันจะๆว่า ใช่หรือเปล่า ที่เค้าว่ากัน... แล้วอะไรล่ะถึงดีที่สุด...ตกลงเป็นที่ กล่อง สาย หรือว่า ดวงกันแน่

ภาพตัวอย่างBootได้ แฟลตได้ แต่UI SETTING ไม่ผ่าน Info ไม่ได้ ขึ้นจอขาว ติดล็อค ติดแล้วดับ ขึ้น Local Mode Fail เหมือนภาพข้างล่าง จะแก้กันยังไง เราจะแก้ให้ได้ใน คราวนี้ล่ะ

เรื่องของการแฟลตมือถือให้ผ่าน จึงมีปัจจัยหลายด้าน ซึ่งจะของแบ่ง แยกประเภทได้ดังนี้

• กล่อง โปรแกรมกล่อง ว่าใช้ชิปHWKแท้ ,โปรแกรมตัวใหม่หรือไม่ ซึ่งโปรแกรมตัวใหม่กว่าย่อมมีส่วนทำให้การแฟลต ผ่านได้ง่ายกว่า มีรุ่นรองรับมากขึ้น สรุปของใหม่ โปรแกรมใหม่ดีกว่า
• สาย หัวเข็มแตะสัมผัสจุดเชื่อมหรือไม่ เข็มของสายมีหลายเข็ม ต้องยื่นแตะตรงจุดทุกเข็ม สายบางทีแน่นมารัดยางแล้วยังไม่เข้าถึง ,และค่าความต้านทาน BSI ในหัวสายถูกต้องกับรุ่นมือถือหรือเปล่า ในมือถือแต่ล่ะรุ่นโดยเฉพาะBB5 ค่าตรงนี้ไม่เท่ากัน ถ้าไม่ตรงก็จะมีปัญหาอย่างแน่นอน
• ตัวเครื่องโทรศัพท์มือถือ มีปัญหาด้านHardWare ไฟเลี้ยงไอซีอยู่หรือไม่ ขาตะกั่วใต้ไอซีเดาะหรือเปล่า ซึ่งถ้าไม่เลี้ยงไม่เข้าถึง CPU หรือไอซีแฟลต ก็ทำให้แฟลตไม่ได้
• ความชำนาญของผู้ใช้ ทักษะนิสัยการใช้กล่องของแต่ละคน ลำดับในการกดปุ่ม การดึงเก็บข้อมูล การเลือกไฟล์ MCU PPM CNTให้เหมาะสม กดปุ่ม เทคนิคการลบล้างไฟล์ การเขียน CMT APE
• ไฟล์แฟลตและระบบเครื่องคอมพิวเตอร์ ไฟล์ครบถ้วนทุกนามสกุล ตำแหน่งโฟลเดอร์ที่เก็บไฟล์ถูกต้อง ตามProduct รุ่น ที่เป็นมาตรฐาน เครื่องคอมพิวเตอร์ OS และการเชื่อมต่อระบบสายUSB เพราะถ้าสายยาวมากหรือต่อHub พ่วงหลายต่อก็จะทำให้ระบบไม่เพียงพอต่อการแฟลต

เรื่องกล่องแท้/เทียม ไฟล์แฟลต OS คอมพิวเตอร์ เป็นเรื่องที่สามารถปรับปรุงกันได้ รู้กันอยู่แล้วใครใช้ของเทียมก็เตรียมใจอยู่แล้วว่าสู้คนมีของแท้ไม่ได้ ก็แค่ไปซื้อมา ส่วนด้านHard Ware ภายในมือถือ ก็ขึ้นอยู่แต่ละลูกค้า เป็นรายๆคนๆ ว่ามาหนักขนาดไหน นั่นก็อยู่ในส่วนหน้างาน ซึ่งเราก็ต้องมาดูในหน้างานแต่ละเครื่อง ควบคุมไม่ได้

แต่มีส่วนหนึ่งที่ช่างต้องรู้ก่อน ตรวจก่อนในเครื่องมืออุปกรณ์ของเราเอง ก็คือสายนั่นเอง เพราะสายถ้ามันเสียอยู่ ไม่ว่าจะแฟลต กี่ครั้งก็ไม่ได้ จะติดตั้งโปรแกรมกี่รอบก็ไม่ได้ ช่างเก่งขนาดดไหนก็ไม่ผ่าน ถึงขนาดเครื่องปรกติยังไม่ได้เลย ซึ่งถ้าเสียเส้นอย่างN70 N72 ที่งานเข้าบ่อยด้วย ก็เซ็งกันมาก เพราะมีอยู่เส้นเดียว ไม่มีให้ลองสับเปลี่ยน

ก่อนอื่นเรามาดูเรื่องจำนวนเข็มกันก่อน กี่เข็มดีกว่ากัน เนื่องจากบางท่านบอกว่า สายของกล่อง JAF ดีกว่าที่มี 7 เข็มดีกว่า6 เพราะมีเข็มอีก1 ย่อมดีกว่า จริงหรือเปล่า ต้องพิสูจน์ มาแกะกันดูเลยว่ามันมีการต่อสายเชื่อมกันยังไง สายที่แกะก็มี7เข็มสติกเตอร์ติดว่า JAF UFS ด้วย เป็นไง

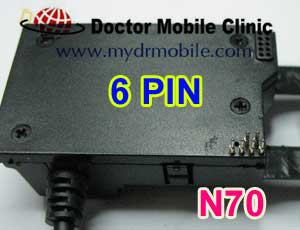

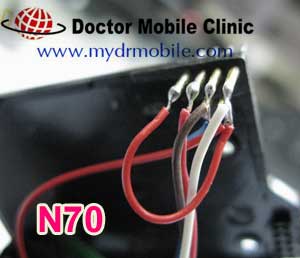

ตัวอย่างสาย BB5 มี 6 เข็ม	แกะออกมา เห็น6 จุดเชื่อมต่อทั้งหมด ครบ6จุด

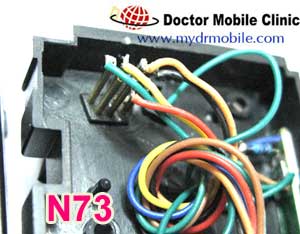

ตัวอย่างสาย BB5 มี 7 เข็ม	ส่วนอันนี้ 7เข็ม แต่ดูดีๆ เชื่อม 6ขา

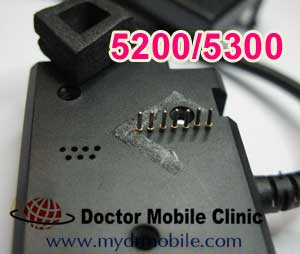

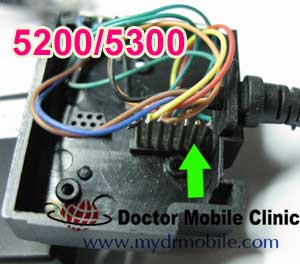

ลองแกะ 7 Pin รุ่นอื่นดูว่า จริงมันใช้หรือเปล่าอีกเข็มได้ดังนี้ สาย 5200 / 5300 นับ7 เข็ม แกะออกมาพบว่า เข็มรองสุดท้ายก็ไม่ได้เชื่อมต่อใดๆ

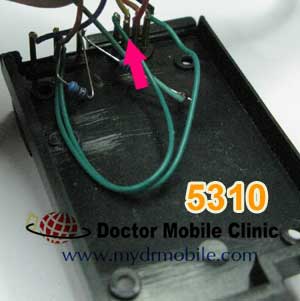

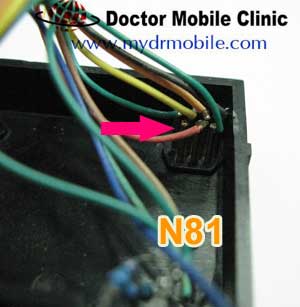

รุ่นใหม่ N81 , 5310 Xpress Music แกะก็พบว่า ไม่มีการต่อสายใดๆ เหมือนกัน

วงจรสายแฟลต

จากที่ดูภาพและรูปลายวงจรสาย เป็นอันว่า 7 ก็คือ6 นั้นเอง ที่เพิ่มมาแต่ไม่ได้ต่อ ก็ไม่มีประโยชน์ในการแฟลตแต่อย่างไร ใครมี6เข็มอยู่ ก็ไม่จำเป็นต้องไปเสียเงิน ซื้อสาย7เข็มใหม่ในรุ่นเดิมครับ

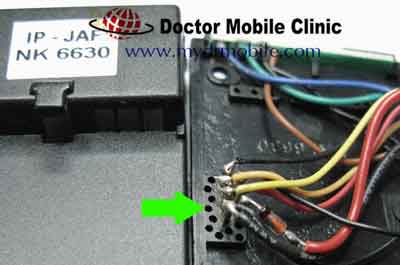

ส่วน7เข็มนั้น ใครเป็นคนคิดใครบอกว่าต้อง7เข็ม พบว่ามันเป็นอย่างนี้ครับ หลังจากได้ทยอยแกะหัวFlash มา พบว่ามีเส้นหนึ่งที่มีการต่อครบ 7เข็ม ดังรูปด้านล่าง เข็มที่ปกติไม่ได้ต่ออะไรอันนี้มีต่อไอโอด เรียงกระแส1ตัวต่อไว้

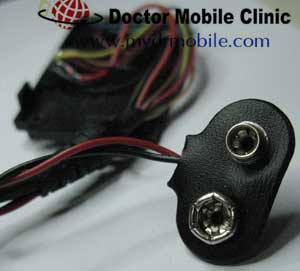

ไดโอดตัวน้ำตาลๆ นี้เป็นตัวที่เพิ่มขึ้นที่มีในสายเส้นนี้ แต่สายเส้นนี้ไม่ได้เป็นสายแฟลตทั่วไป มันมีขั้วต่อสายBattery 9V อยู่ด้วยอีกทีหนึ่งออกมาจากหัวต่อ ตามรูป

แต่หัวต่อแบต 9 Volt นี้ มีใช้จริงแต่กล่องรุ่นใหม่ โปรแกรม ณ.ปัจจุบันไม่ได้ใช้สายชุดนี้แล้ว ต่อแบตจะทำให้เครื่องเสียด้วย ใครที่มีสายชุดนี้อยู่ ตอนใช้ก็ไม่จำเป็นต้องต่อสายมาหาBatt 9 V ปล่อยลอยไว้เฉยๆ ไม่ต้องต่อ ยังใช้ได้อยู่เนื่องจากอีก6เข็มก็ใช้เหมือนเดิมอยู่

แล้วปัจจัยใดล่ะ ที่ทำให้ซ่อมผ่านหรือไม่ผ่าน ถ้าไม่ได้อยู่ที่จำนวนเข็มของสาย คำตอบอยู่ที่ R สำคัญ ตัวหนึ่งครับ ที่ค่าไม่เท่า ค่าไม่ได้ ไม่ตรงตามความต้องการของเครื่องจะทำไม่ผ่าน เราจะมาคุยกันครับ ตอนหน้านะครับ ต่อตอนที่ 2
